widgety modułu Network

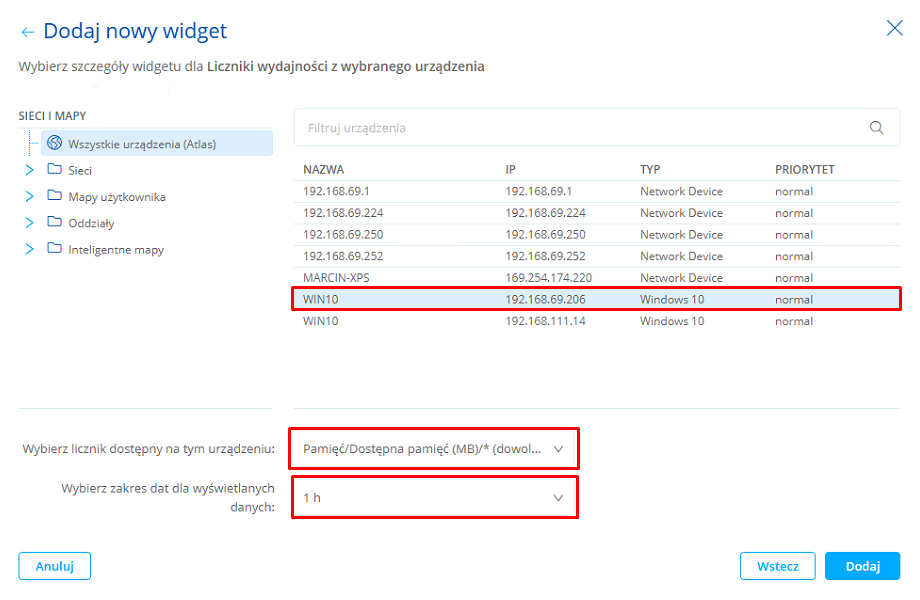

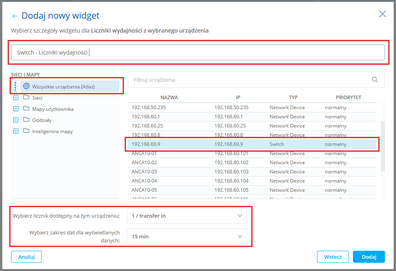

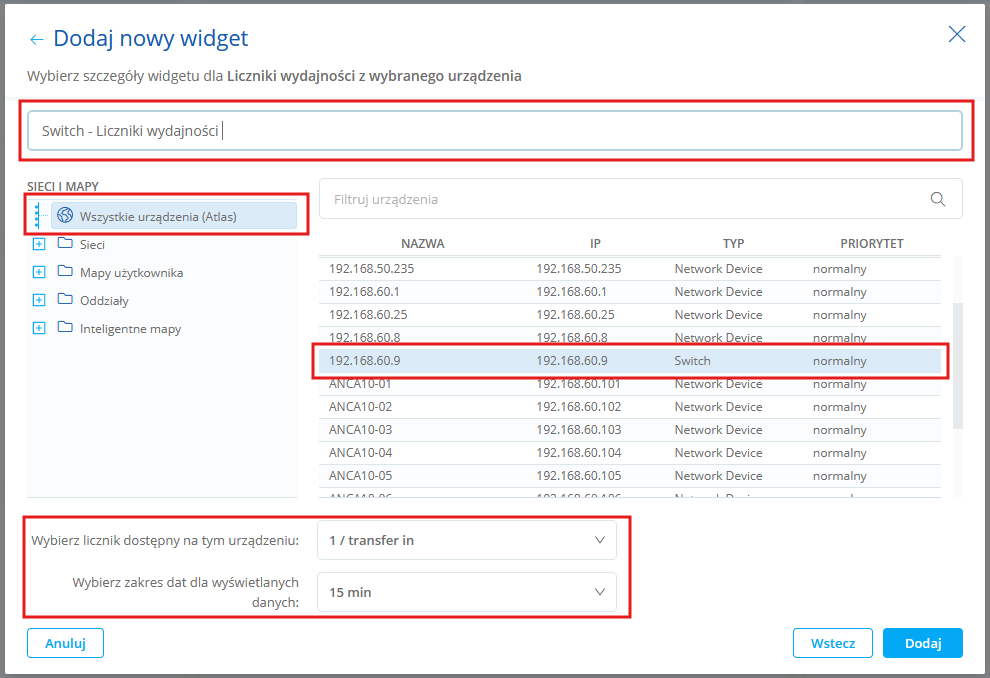

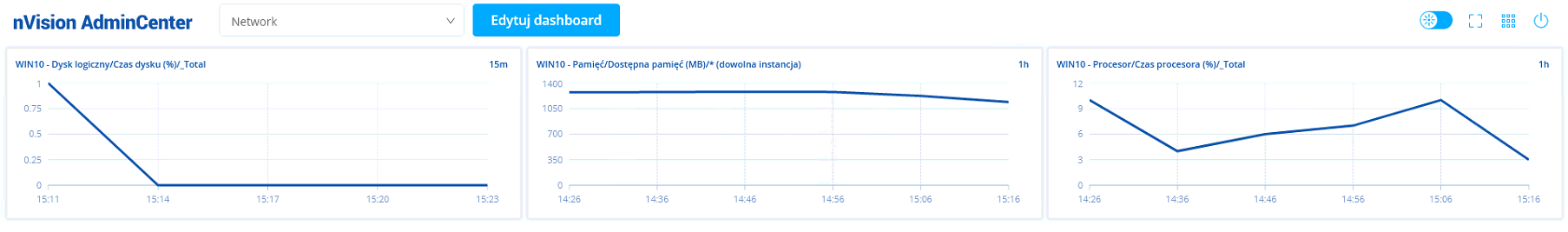

Licznik wydajności wybranego urządzenia

Wykres ilustrujący wartości określonego licznika wydajności dla wybranego urządzenia.

Możesz wybrać:

•urządzenie,

•licznik wydajności,

•zakresu czasu dla prezentowanych danych.

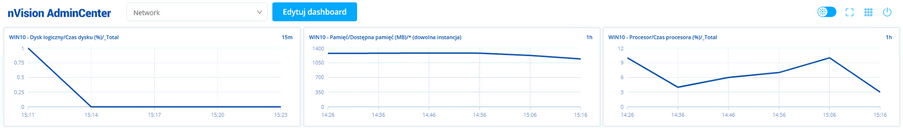

Przykład:

Uwaga! widget z licznikiem wydajności dodasz tylko dla urządzeń z dodanym licznikiem wydajności.

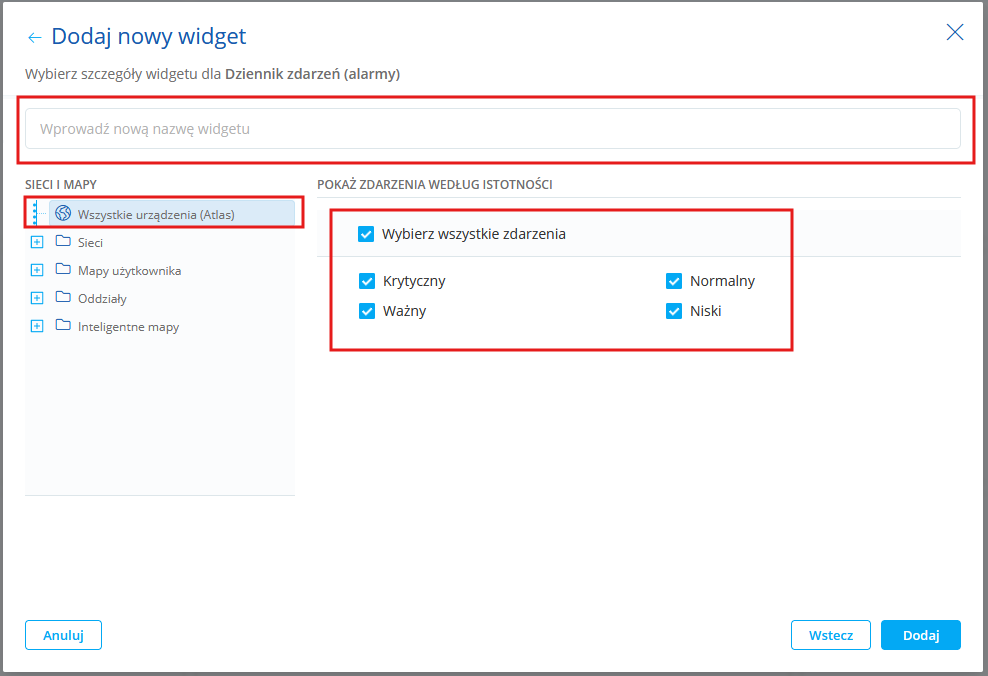

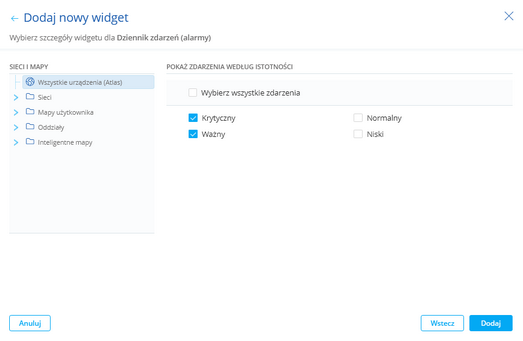

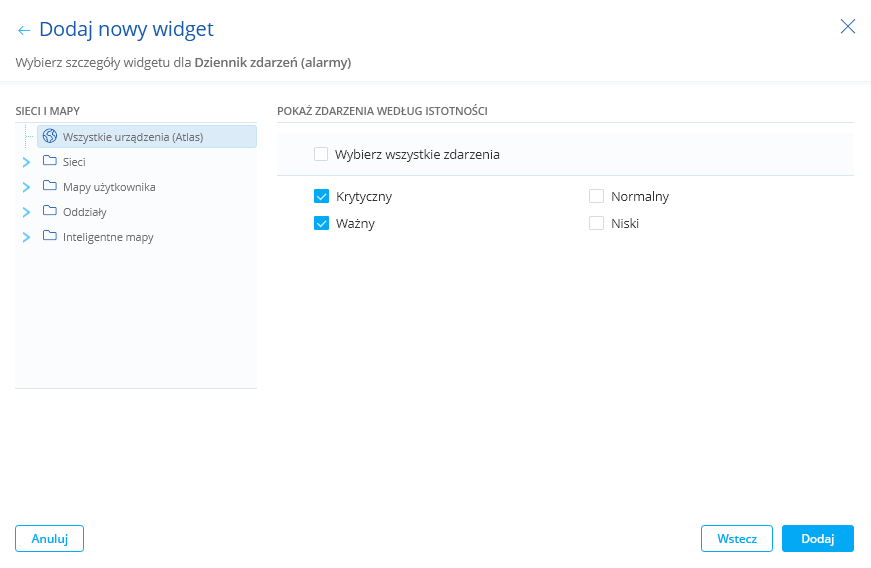

Dziennik zdarzeń (alarmy)

Tabela zawierająca dane z dziennika zdarzeń (widocznego również w konsoli nVision).

Możesz wybrać:

•urządzenie,

•poziom istotności zdarzeń.

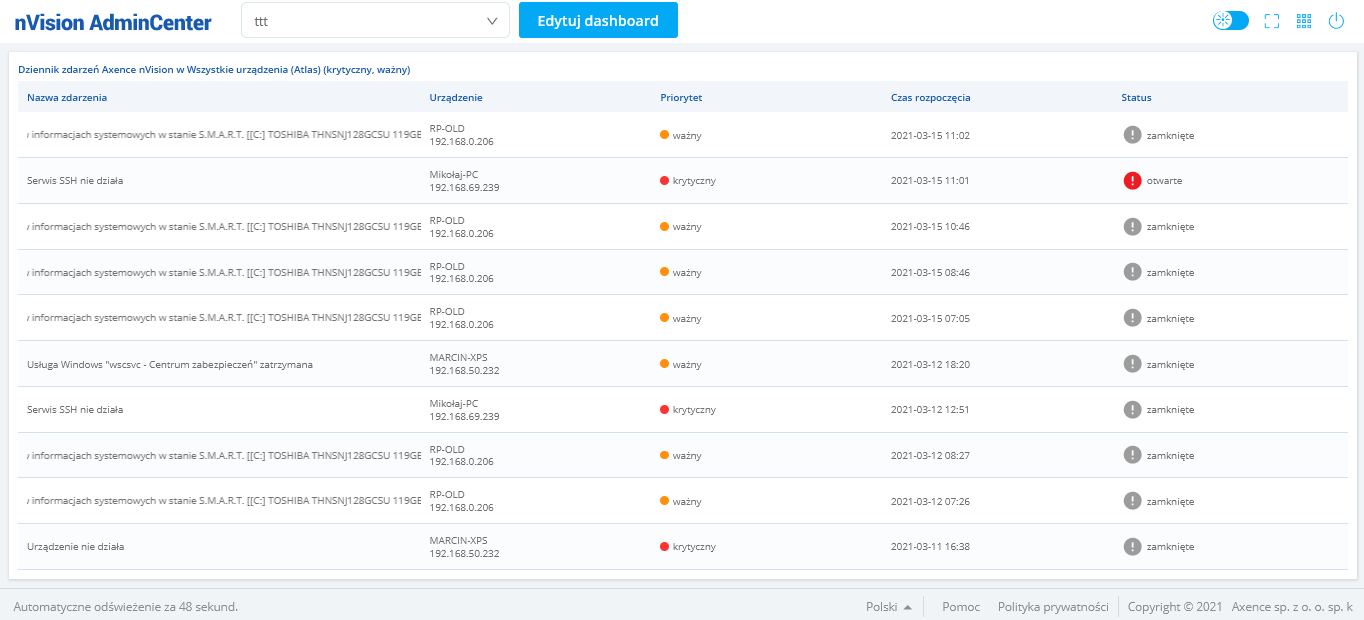

Przykład:

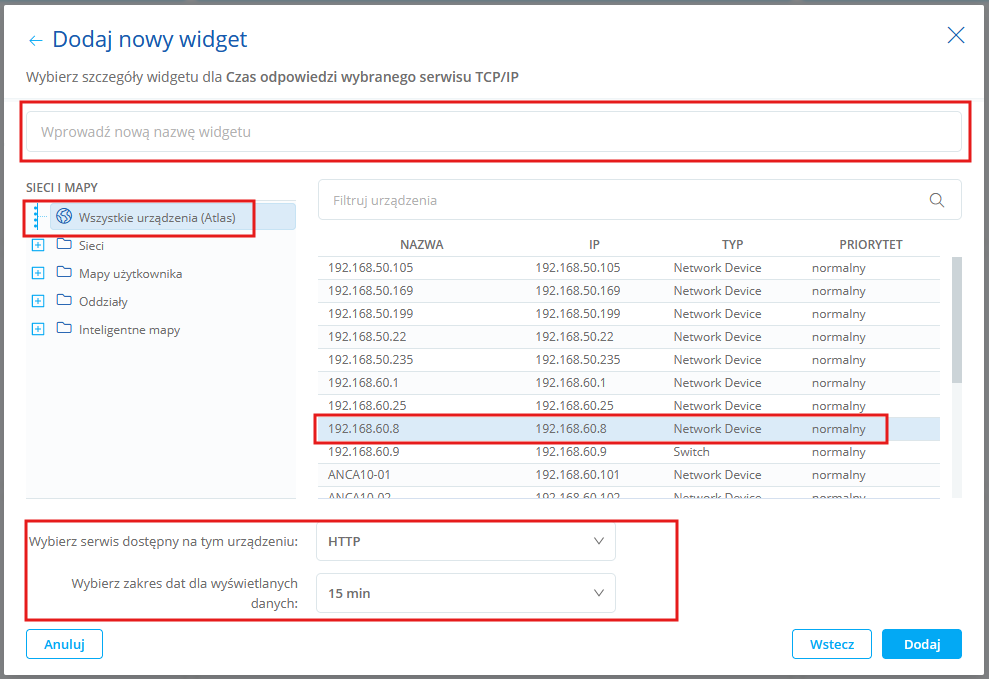

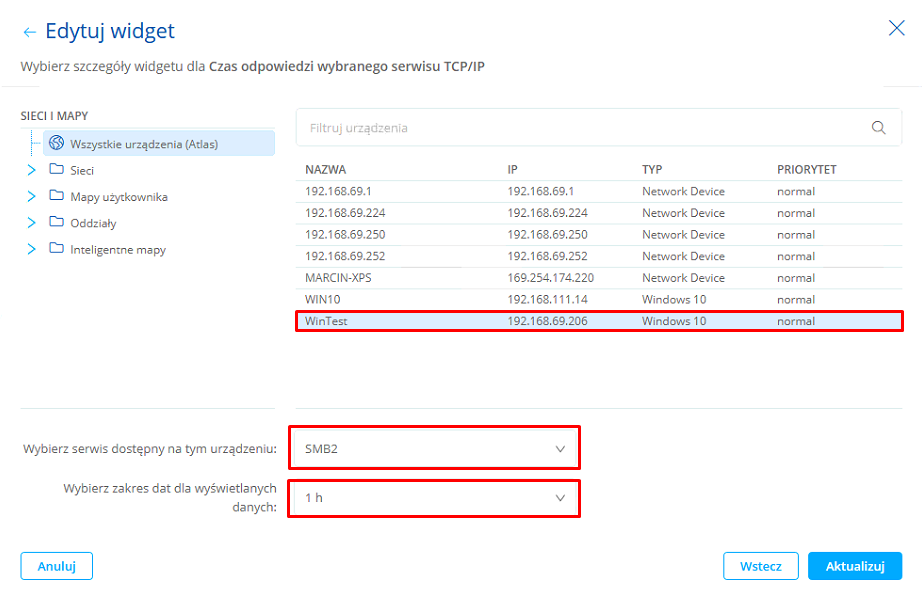

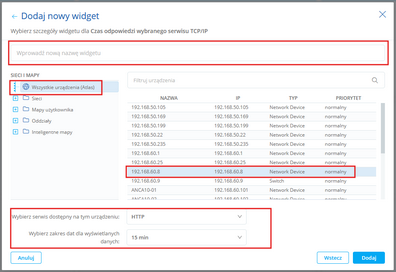

Czas odpowiedzi wybranego serwisu TCP/IP

Wykres ilustrujący wartości odpowiedzi określonego serwisu TCP/IP dla wybranego urządzenia.

Możesz wybrać:

•urządzenie,

•serwis TCP/IP,

•zakresu czasowy prezentowanych danych.

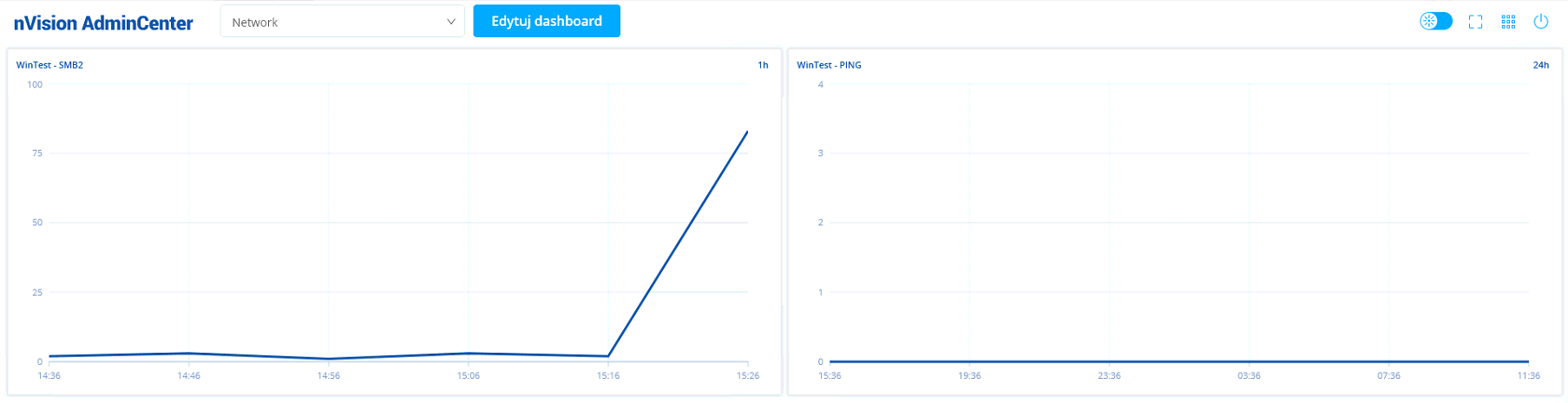

Przykład:

Uwaga! widget z czasem odpowiedzi serwisu TCP/IP dodasz tylko dla urządzeń z dodanym serwisem TCP/IP.

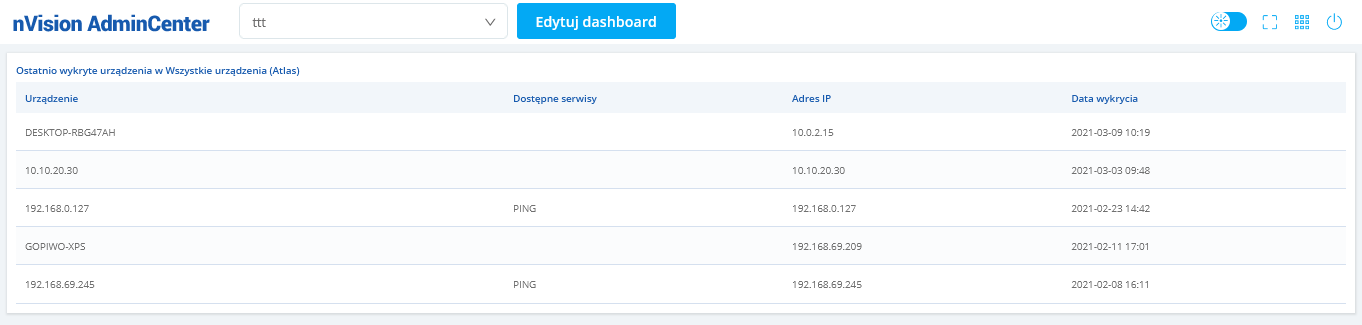

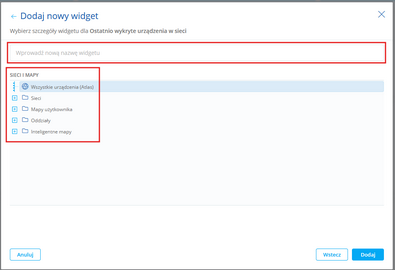

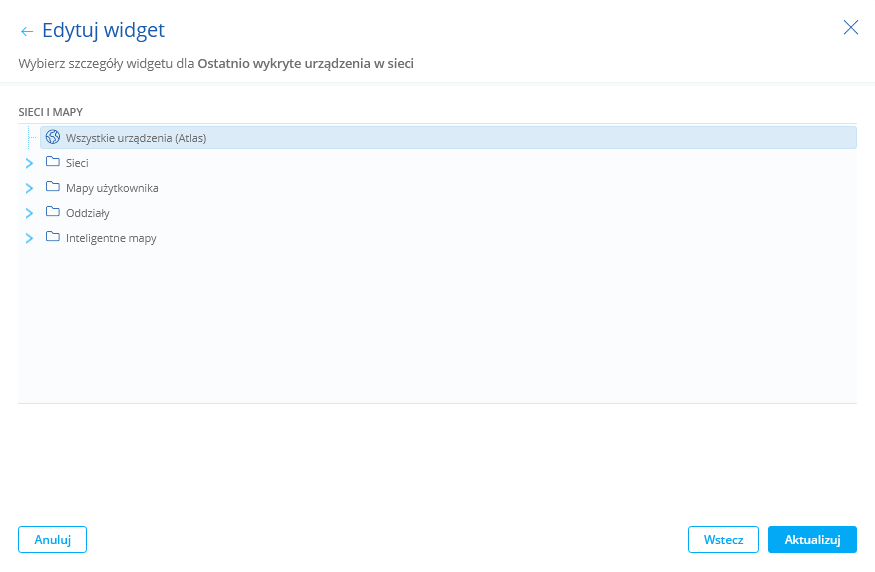

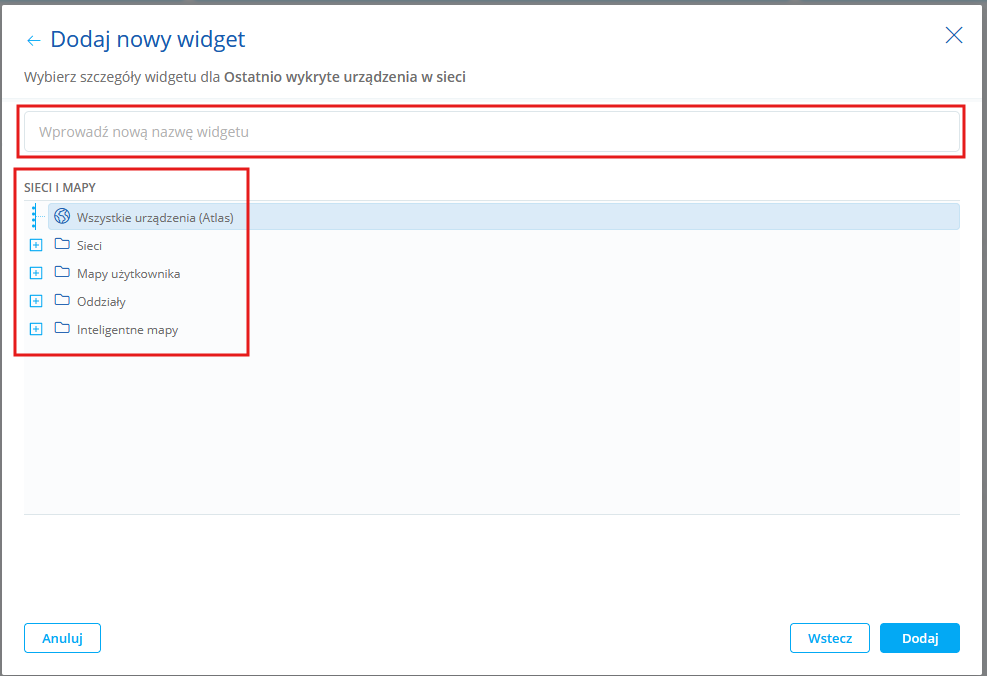

Ostatnio wykryte urządzenia w sieci

Tabela zawierająca dane urządzeń ostatnio wykrytych w sieci.

Możesz wybrać:

•mapę sieci,

•mapę oddziału.

Przykład:

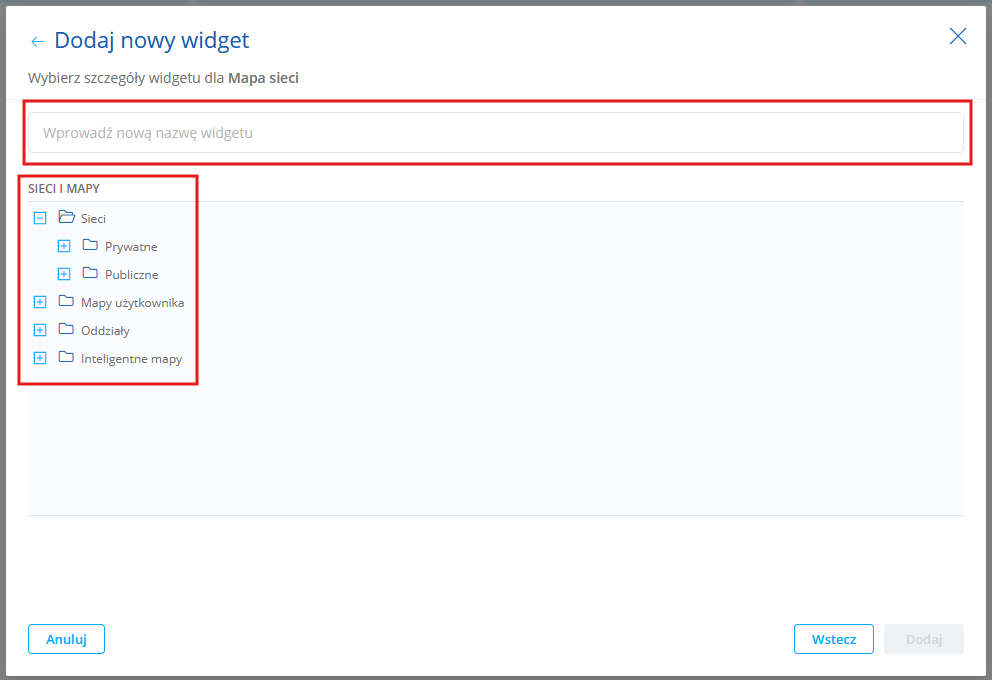

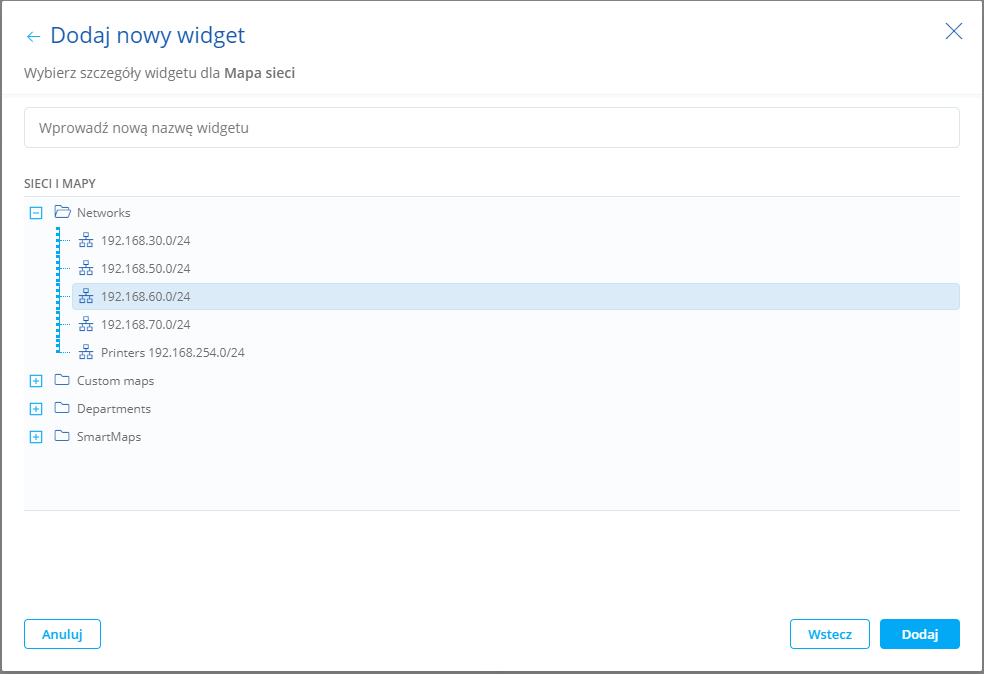

Mapa sieci

Schemat prezentujący urządzenia widoczne w konsoli nVision (w zakładce Urządzenia - Sieci, Mapy użytkownika, Oddziały, Inteligentne mapy).

Przykład:
